賽摩樣品氣動傳輸系統是通過專用管道把眾多樣品采集點與檢測化驗室連接起來，構成一個封閉的傳送網絡，在中央控制系統的控制下，以空氣為動力，將裝入傳輸瓶的樣品快速傳送到檢測化驗室。
工作原理
    系統通過傳輸管道將分布在各個地點(水平/垂直)的工作站連接一起，構成一個封閉的管道網絡，通過動力風機的吸氣和吹氣使管道內形成正負空氣壓力差，實現傳輸瓶的氣動傳送。傳輸管道通過轉向器相互搭接，各工作站任意傳輸，便捷、快速、安全。

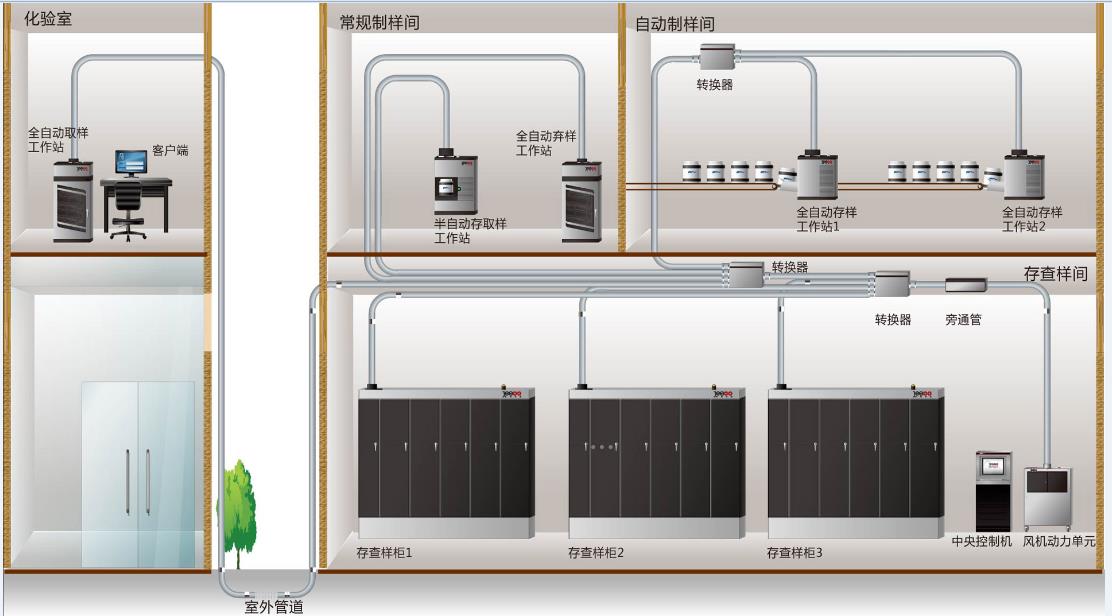

火電廠煤樣氣動傳輸系統示意圖

功能特點

快速高效：氣動傳輸縮短運送時間，樣品以每秒10米的速度傳輸?shù)交炇遥岣咝剩?/div>

• 內置RFID讀寫芯片，煤樣類型自動識別
• 大小瓶自動識別，異物拒傳，瓶蓋未蓋拒傳，并自動剔除
• 具有緩沖排隊，可以排隊3個煤樣瓶
• 具有自動吹洗功能，可以自動將瓶體表面粉塵吹除
• 特有直傳模式功能

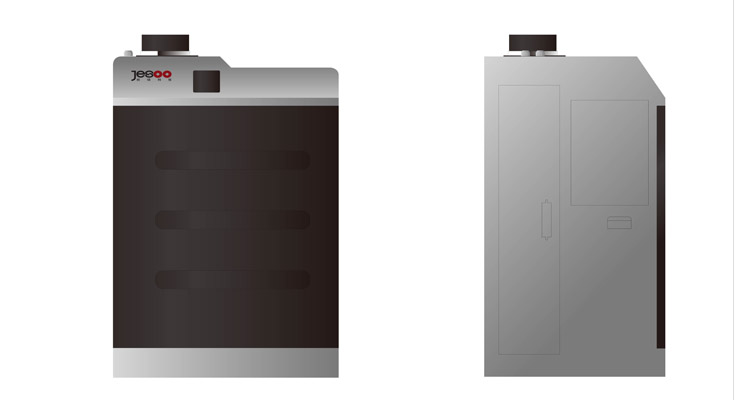

    自動接收來自存查樣柜或其它站發來的煤樣瓶，將煤樣瓶自動推送到柜下部暫存區內，可以連續接收暫存最多21個煤樣瓶。工作站配有電子鎖，工作人員需通過刷卡開啟柜門后，方可取出煤樣瓶。

• 全自動接收煤樣瓶、自動排列暫存，大小瓶通存。
• 刷卡開門，內置RFID刷卡模塊和電子鎖，經刷卡授權后方可開啟柜門。
• 專利技術產品

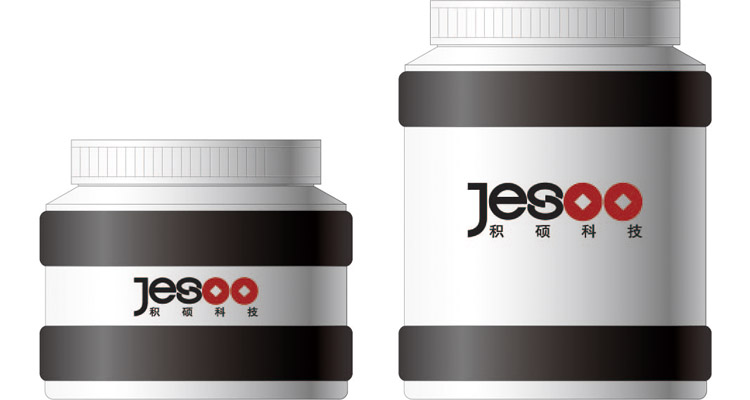

煤樣瓶

    用于儲存6mm、3mm、0.2mm等不同煤樣，并作為傳輸載體，實現在管道內的氣動傳輸。適應自動制樣機自動裝樣和人工制樣裝樣。

• 通過性好：瓶體直徑大，瓶身短，管內通過性好。
• 密封性好：蓋子有內襯，可防止煤樣存放時水份揮發。
• 噪聲低：密封圈與管道內壁接觸間隙小，氣密性好，傳輸噪聲低。
• 壽命長：密封圈寬且厚實，耐磨性好，寬度：25mm,厚度2.5mm。
• RFID：置于瓶底，可重復使用。

專用傳輸管道

    傳輸管道是煤樣瓶移動的通道，在管道系統中是連接工作站、方向轉換器、動力風機的路徑，形成一個傳輸通道。傳輸管道采用外徑為160 mm的U-PVC管，可架設于空中（天棚）或埋在地下，根據實際情況，還需要保護管道（鋼管或PVC管），把傳輸管道和通訊控制電纜套在里面，起到機械保護的作用。

• 采用特殊材料，確保氣密性和耐用性
• 可根據需要安裝套管進行機械保護

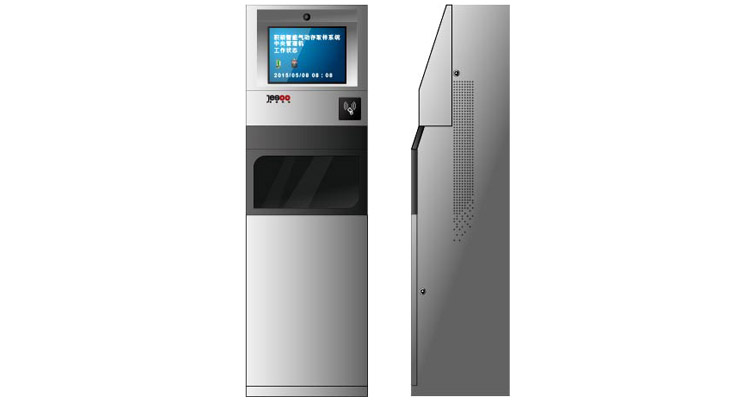

智能中央控制機

    為煤樣存儲及氣動傳輸系統核心設備，是系統管理軟件安裝載體，內置工業級計算機?？刂普麄€系統業務功能運行。并向下與傳輸控制器TCU進行交互，實現系統傳輸存儲控制功能。向上與燃料智能化管理系統進行網絡聯接，實現與服務器數據同步。

    內置鑰匙管理機，管理系統存查樣柜電子和機械鎖鑰匙。

    內置硬盤錄像機，為系統提供監控錄像存儲管理。

    一體化設計，將系統中央管制機、

    監控硬盤錄像機合為一體

    觸屏設計，為系統提供良好的人機交互界面

• 接口豐富，提供RFID刷卡、網絡、CAN通訊、
• 視頻錄像等豐富接口

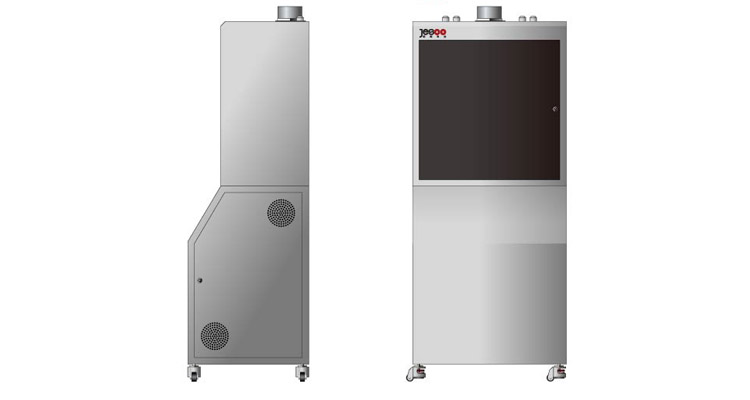

風機動力單元

    是氣動管道傳輸系統的動力來源。通過系統主控柜控制渦輪風機的啟動和停止，內置風向換向器，實現傳輸管道內風向的切換（吸氣和吹氣）使管道內形成正負空氣壓力差，實現傳輸瓶的氣動傳輸。

• 雙向吹吸風，為傳輸系統提供空氣動力。
• 變頻調速技術，保障煤樣瓶傳輸中不受沖擊。有效提高傳輸穩定性，且節能降噪。
• 自動溫控降溫技術，機內溫度超過40度，自動啟動降溫風扇。
• 專利技術產品，專利號：ZL2012 2 0039650.3和 ZL2011 2 0519079.0

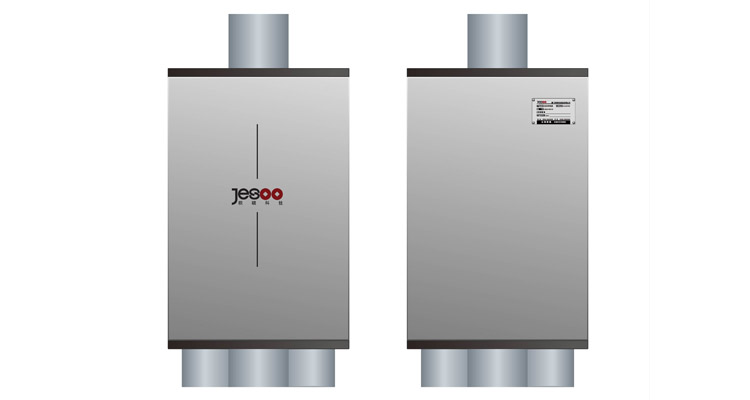

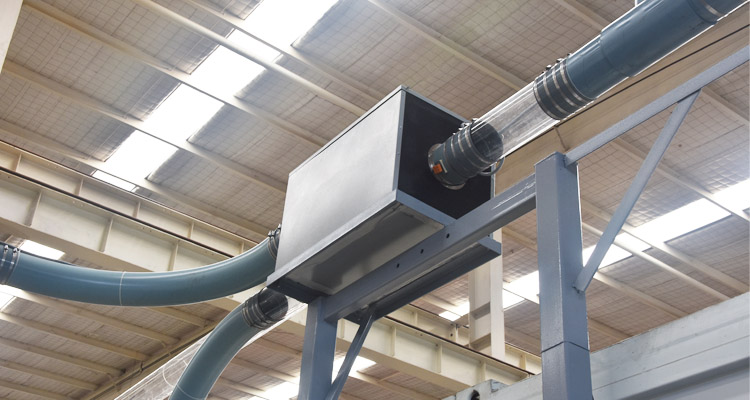

四向轉換器

    轉換器像鐵路道岔一樣，受中央管理系統控制，自動為傳輸選擇正確的路徑。優良的結構設計、獨特的密封設計、精細的加工，轉換器有著很好穩定性和密封性，避免管道系統的氣壓泄漏。

• 四向轉換技術，業內獨創，一個轉換器可接3-4個工作站，有效節省設備數量。
• 齒輪轉動技術，業內特有，工作穩定可靠，不受環境溫度變化影響。
• 獨有密封技術，氣密性好。
• 自動溫控加熱技術，保證轉換器工作穩定性和氣密性。（溫度低于0度地區應用）
• 專利技術產品，專利號ZL 2013 2 0231227.8
